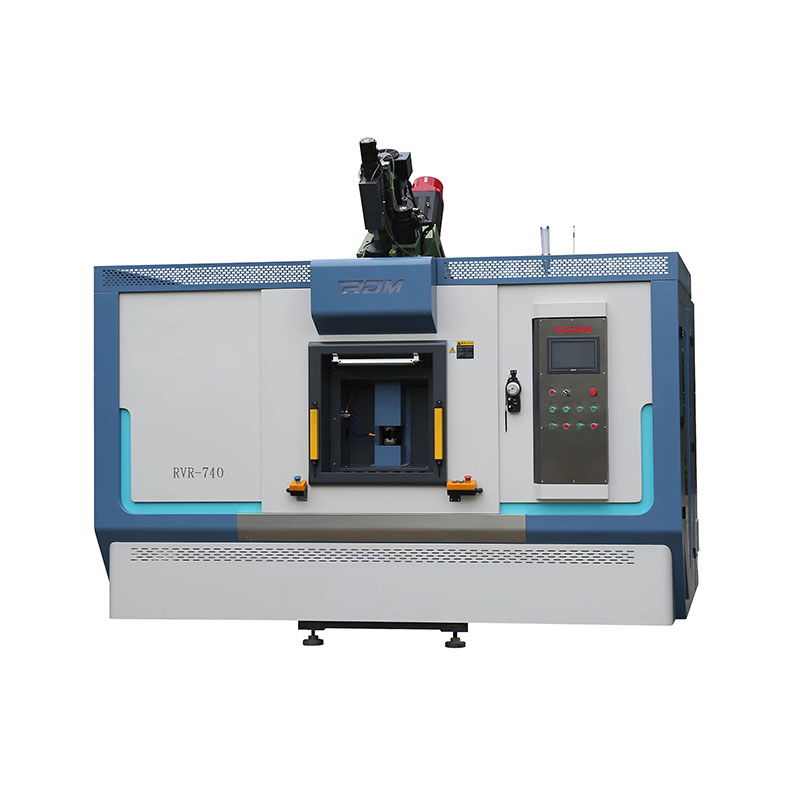

RVR-740K Полностью сервоприводной вертикальный ротационный многошпиндельный агрегатный станок (карусельного типа / водоколесный тип)
В данной модели используется сервоприводной делительный стол EXT-385N-6D. Для обработки резьбы можно выбрать сервоприводное точение или резьбовые втулки (метчики). Применение сервоприводов обеспечивает более стабильную и точную работу станка, более высокую скорость и плавность хода.
Описание
маркер
Особенности станка
В данной модели используется сервоприводной делительный стол EXT-385N-6D. Для обработки резьбы можно выбрать сервоприводное точение или резьбовые втулки (метчики). Применение сервоприводов обеспечивает более стабильную и точную работу станка, более высокую скорость и плавность хода. Силовые головки разработаны и изготовлены собственными силами компании. Материал корпуса — HT-250, шпиндели изготовлены из специального легированного металла. Также возможна установка силовых головок тайваньского бренда Hankun. Станина изготовлена из цельного материала HT250. Станок выполняет все операции за одну установку заготовки, экономя время и трудозатраты при гарантированном качестве. Подачу и выгрузку заготовок можно дополнительно оснастить портальным роботом (манипулятором).

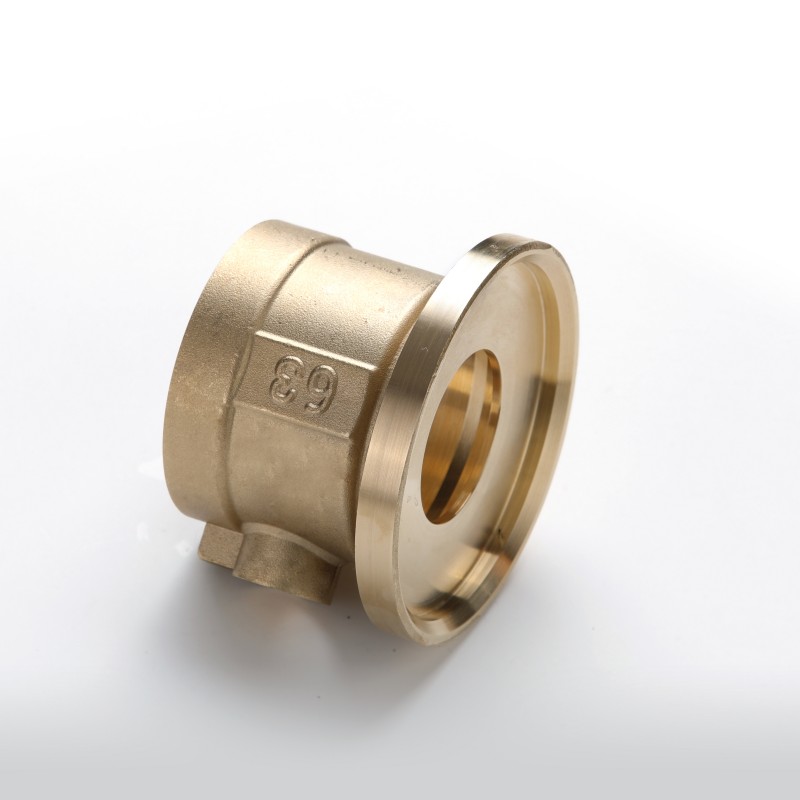

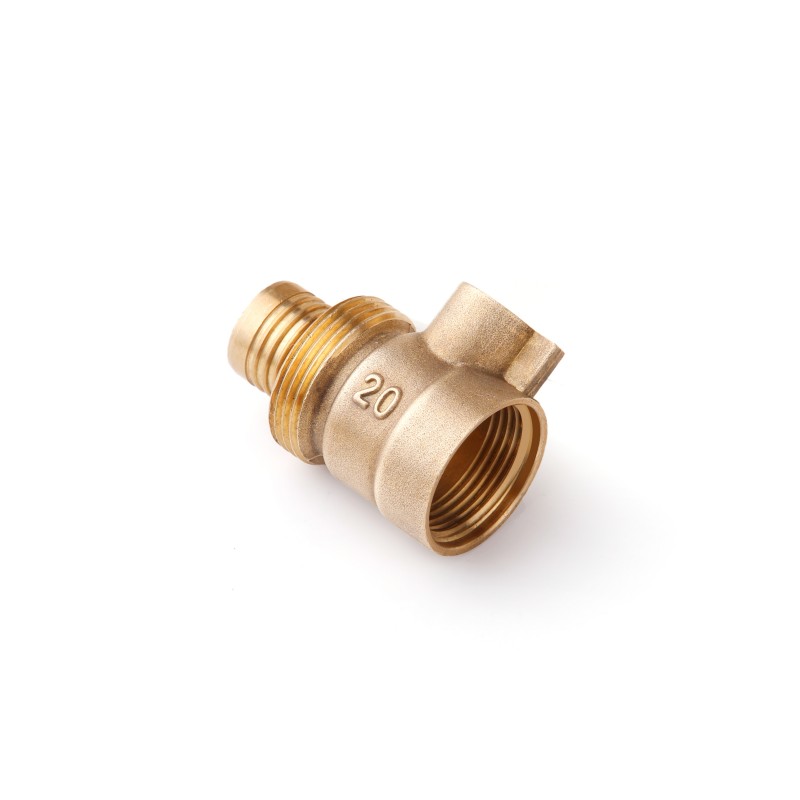

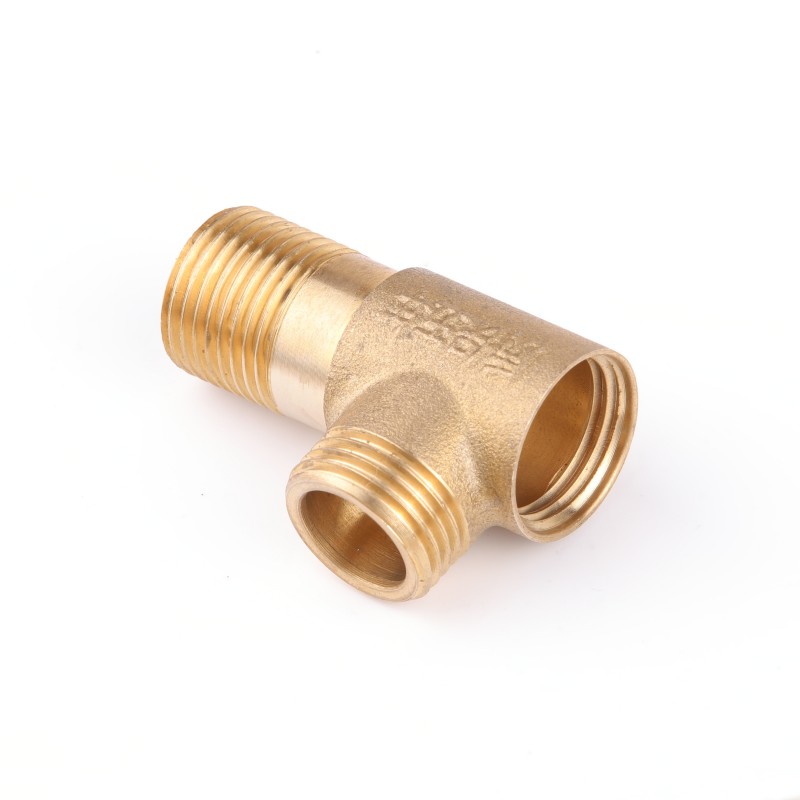

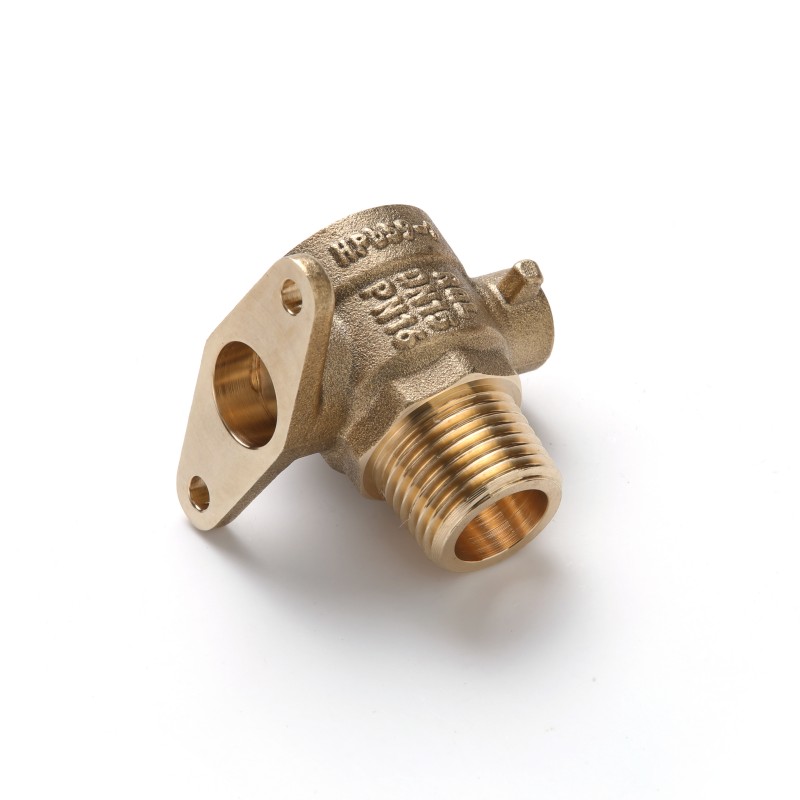

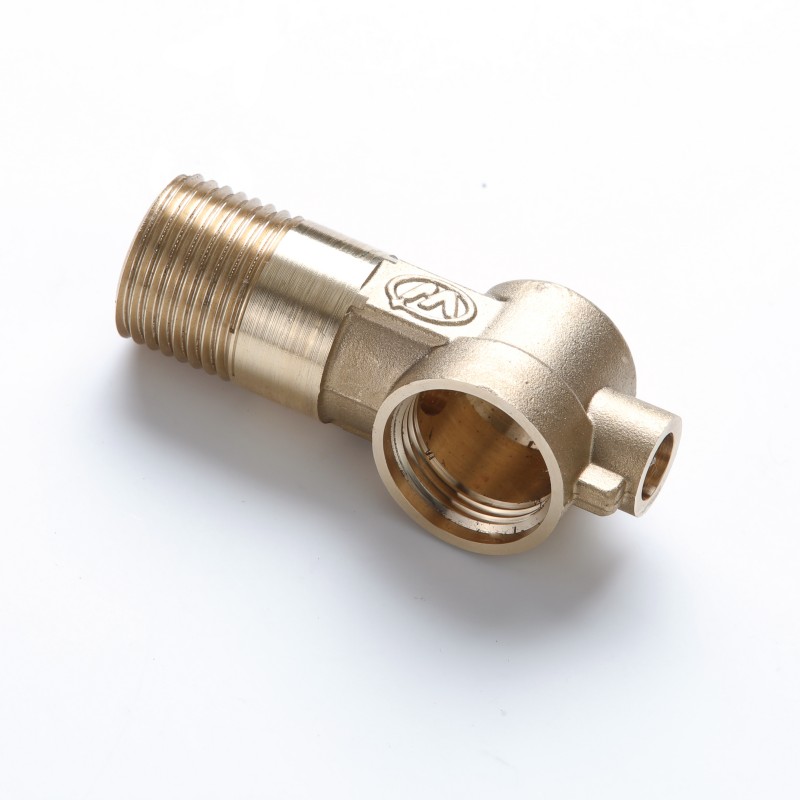

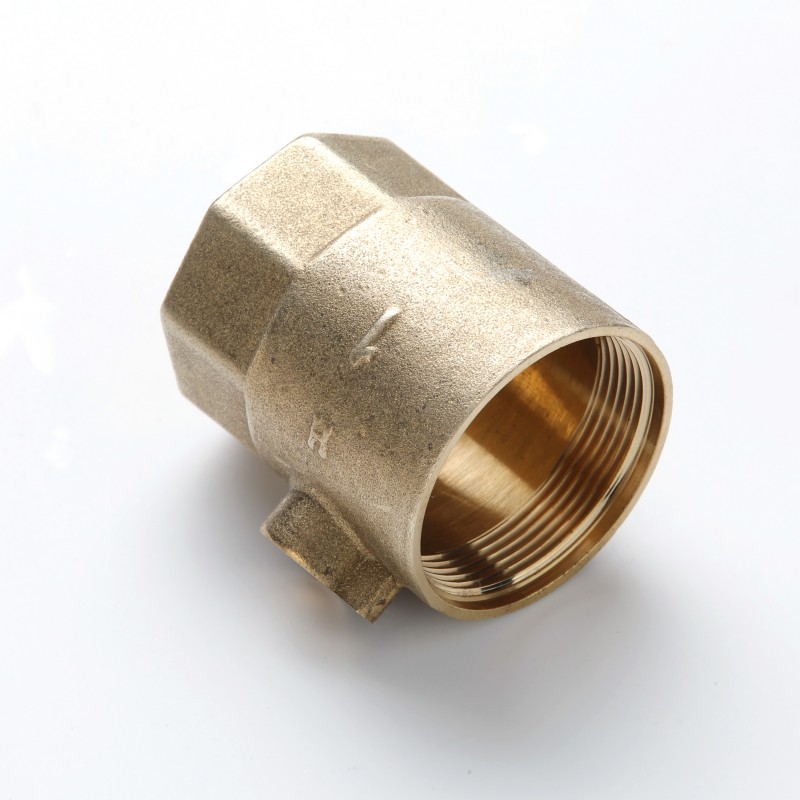

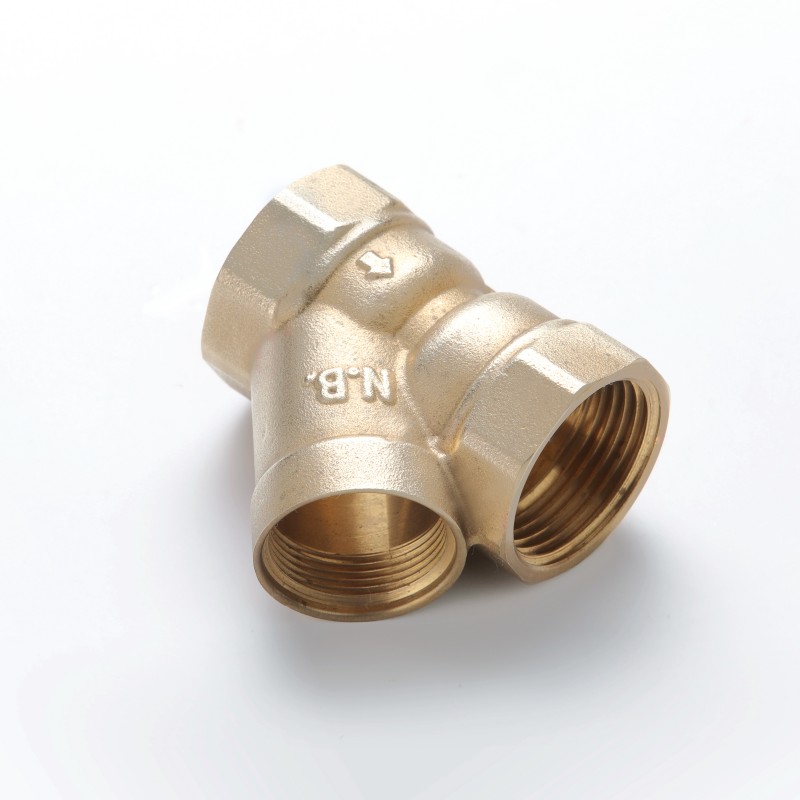

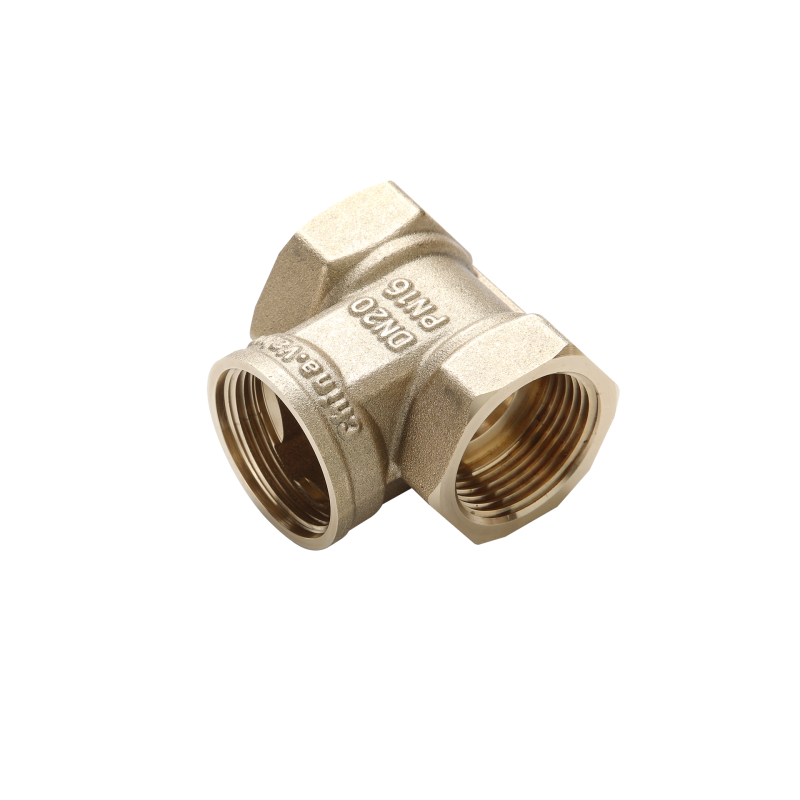

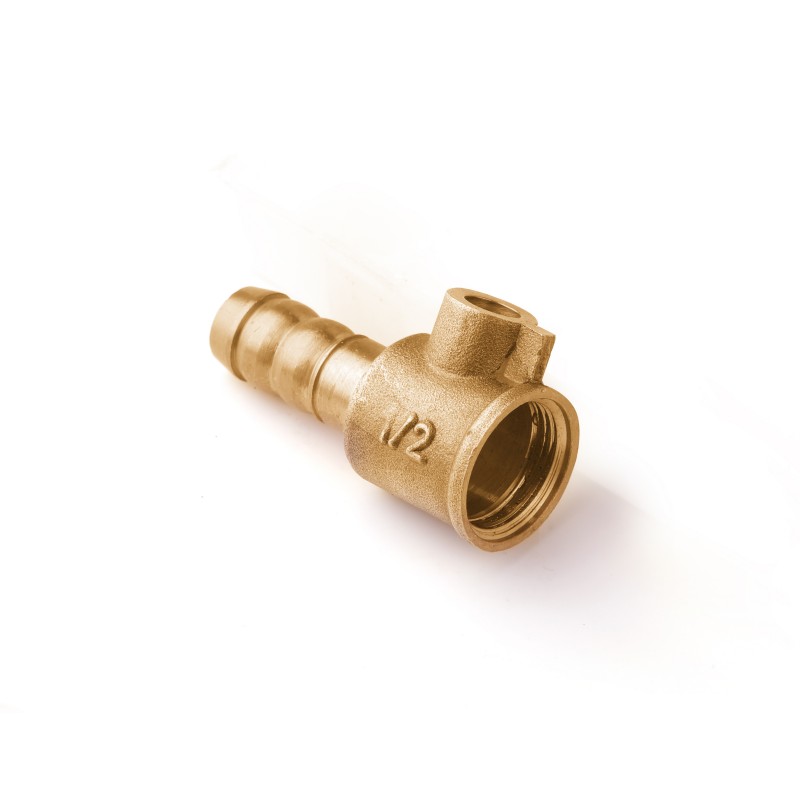

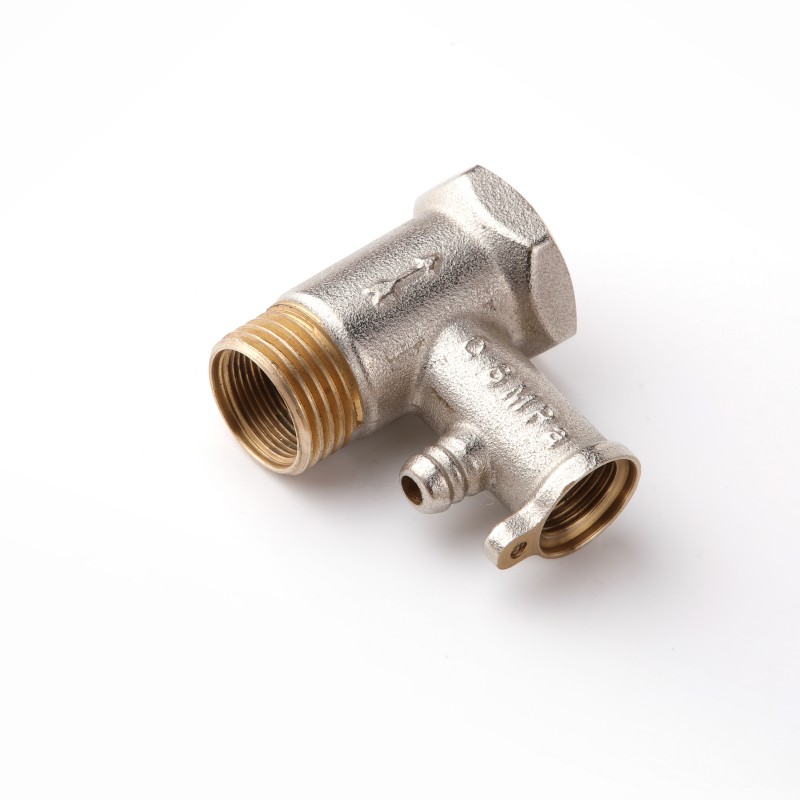

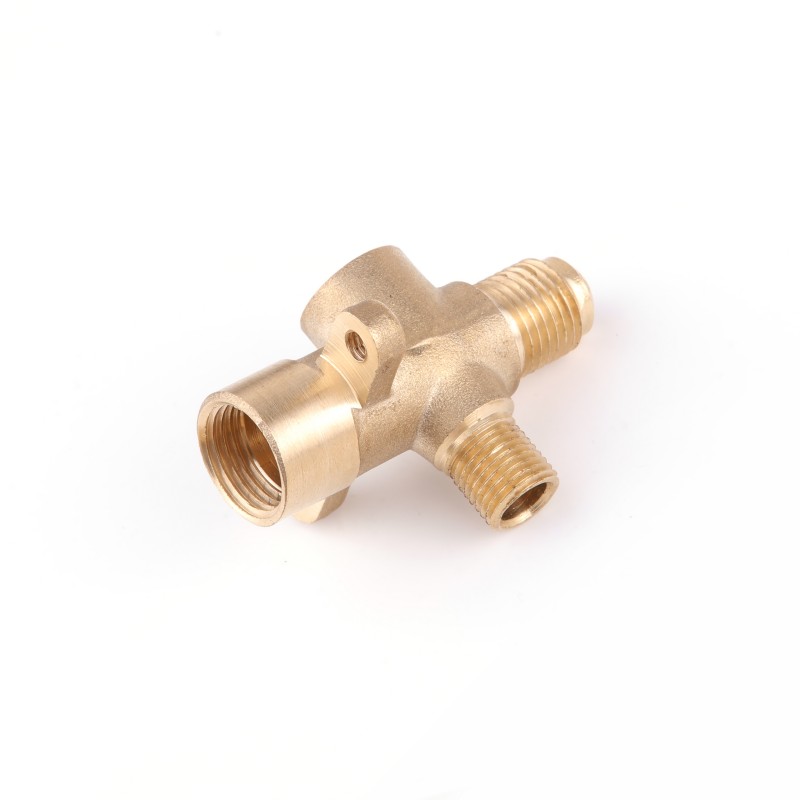

Подходит для обработки латунных и безсвинцовых (низкого содержания свинца) латунных шаровых кранов, клиновых задвижек, угловых клапанов, запорных вентилей, предохранительных клапанов, фитингов PEX, а также других корпусов и тройниковых деталей.
Компоновка силовых головок: головки располагаются с левой, центральной и правой сторон. От 6 до 12 головок могут быть скомбинированы по требованию под конкретную деталь.
Технологические возможности станка: сверление, растачивание, нарезание резьбы метчиком, токарная обработка резьбы, внутреннее растачивание (развертка), наружное растачивание фитингов PEX, прорезание канавок и т.д.
Такт производства: в зависимости от количества силовых головок такт и качество продукции различаются. Чем больше головок, тем выше скорость и лучше качество. По данной модели предлагается 6–12 силовых головок на выбор клиента. Такт изготовления детали составляет 5–8 секунд, с нарезанием резьбы точением — 7–8 секунд (реальный такт определяется по конкретной детали).
Параметры
| Элемент | Параметр | |
| Область применения | Обработка шаровых кранов, задвижек, угловых клапанов, запорных вентилей, предохранительных клапанов, фитингов PEX и других корпусов и тройниковых деталей типоразмера ¼"–1" | |
| Количество силовых головок | От 6 до 12, произвольная комбинация под требования заказчика | |
| Обрабатываемые материалы | Латунь, безсвинцовая латунь | |
| Частота вращения шпинделя | Сверление / расточка | Полный сервопривод, ≤ 2000 об/мин (уточнено: 1400 об/мин) |
| Точение резьбы | ≤ 1500 об/мин | |
| Нарезание резьбы метчиком | ≤ 1500 об/мин | |
| Ход шпинделя | Сверление / нарезание резьбы | ≤ 120 мм |
| Точение резьбы | ≤ 50 мм | |
| Ход расточки | 8 мм | |
| Система управления ЧПУ | Контроллер движения ETU, многокоординатная многоканальная ЧПУ-система | |
| Гидравлическое давление | 1,5–3,5 МПа | |
| Тип привода | Шпиндель для растачивания/нарезания резьбы/развертки/токарной резьбы | Сервопривод / гидравлический цилиндр |
| Подача при растачивании/нарезании резьбы/развертке/токарной резьбе | ||
| Подача при развертке/токарной резьбе | ||
| Мощность двигателей | Основной двигатель 4–5,5 кВт, двигатель подачи 0,85–1,5 кВт, двигатель расточной головки 0,75 кВт, двигатель нарезания резьбы 4–5,5 кВт | |
| Электропитание | Трехфазное AC 380 В / 50 Гц | |
| Габаритные размеры станка | ≈ 2,8 м × 2,3 м × 3 м | |
| Цвет станка | Упрощенное ограждение — горохово-зеленый; полное ограждение: внутренняя часть — горохово-зеленый, внешнее ограждение — цвет как на фото | |
| Масса станка | ≈ 8000 кг | |
