RVR-580/4-6 Оси Гидравлический карусельный агрегатный станок
Данная модель относится к экономичным станкам. В качестве делительного стола используется гидравлический четырехпозиционный поворотный стол Taiwan Zong Xin. Силовые головки изготовлены собственными силами компании из материалов QT-400 и специального легированного металла.
Описание
маркер
Особенности станка
Данная модель относится к экономичным станкам. В качестве делительного стола используется гидравлический четырехпозиционный поворотный стол Taiwan Zong Xin. Силовые головки изготовлены собственными силами компании из материалов QT-400 и специального легированного металла. Станина выполнена из цельного чугуна HT250. Станок выполняет все операции за одну установку заготовки, экономя время и трудозатраты при гарантированном качестве. Подача и выгрузка заготовок могут быть дополнительно оснащены портальным роботом-манипулятором, что позволяет перейти к эпохе «человек заменен машиной».

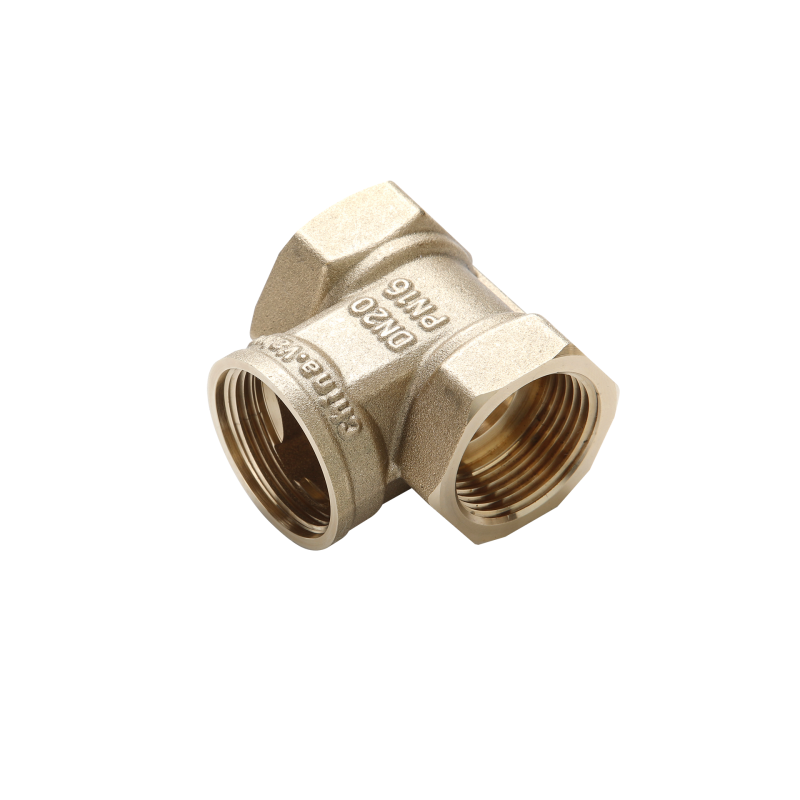

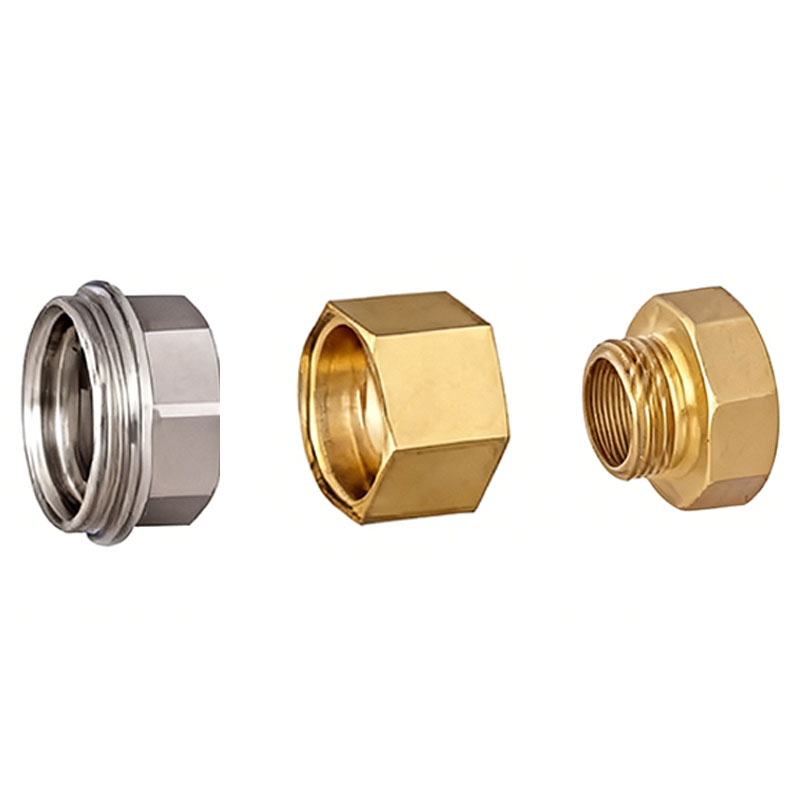

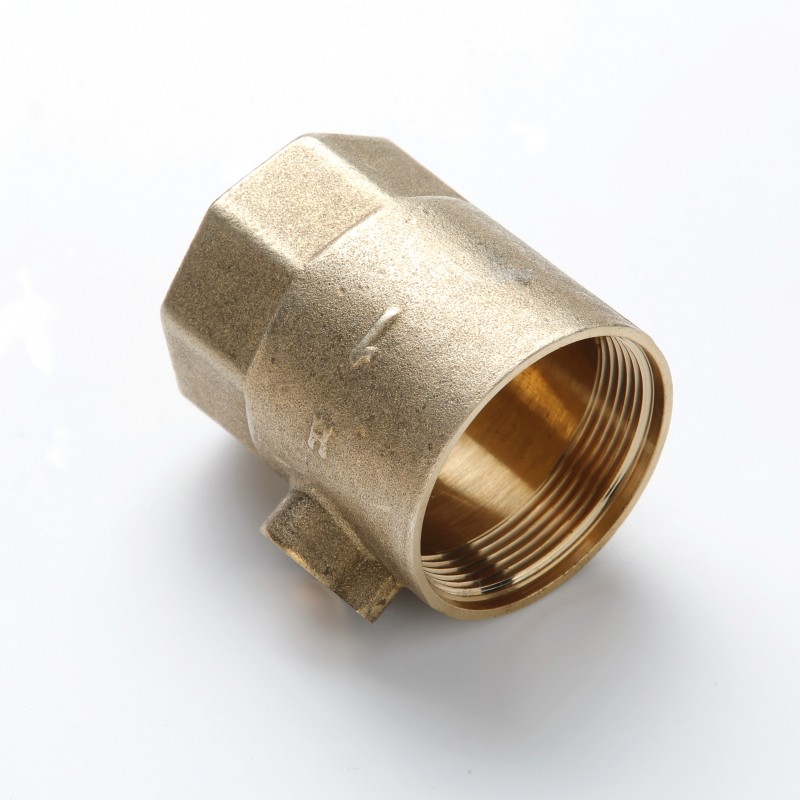

Область применения: обработка шаровых кранов, клиновых задвижек, колпачков вентилей (гаек), а также других корпусов, колпачков и тройниковых деталей из латуни и безсвинцовой латуни типоразмера ¼"–1".
Компоновка силовых головок: Головки располагаются с левой и правой сторон. От 4 до 6 головок могут быть скомбинированы по требованию под конкретную деталь.
Технологические возможности станка: сверление, растачивание, нарезание резьбы метчиком, внутреннее растачивание (развертка), прорезание канавок и т.д.
Такт производства: В зависимости от количества силовых головок такт и качество продукции различаются. Чем больше головок, тем выше скорость и лучше качество. По данной модели предлагается 4–6 силовых головок на выбор клиента. Такт изготовления детали составляет 5–8 секунд (реальный такт определяется по конкретной детали).
Основные технические характеристики станка
| Элемент | Параметр | |
| Область применения | Обработка шаровых кранов, задвижек, колпачков вентилей и других простых тройниковых деталей и фитингов типоразмера ¼"–1" | |
| Количество силовых головок | От 4 до 6, произвольная комбинация под требования заказчика | |
| Обрабатываемые материалы | Латунь, безсвинцовая латунь | |
| Частота вращения шпинделя | Сверление/растачивание | 1340 об/мин |
| Нарезание резьбы | 680 об/мин | |
| Ход шпинделя | Сверление/растачивание | ≤ 110 мм |
| Нарезание резьбы | ≤ 60 мм | |
| Расточная головка/развертка | по оси X ≤ 50 мм, по оси Z ≤ 7,5 мм | |
| Система управления | PLC (программируемый логический контроллер) | |
| Гидравлическое давление | 1,5–3,5 МПа | |
| Тип привода двигателей | Двигатель сверления | контактор |
| Двигатель нарезания резьбы | контактор или преобразователь частоты | |
| Мощность двигателей | сверление, растачивание: 3 кВт / 4P; нарезание резьбы: 2,2 кВт / 6P | |
| Электропитание | Трехфазное AC 380 В / 50 Гц | |
| Габаритные размеры | 2,4 м × 2,12 м × 2,6 м | |
| Цвет станка | Горохово-зеленый | |
| Масса станка | 3500 кг | |
| Дополнительные опции | Охлаждение и удаление стружки | Возможен выбор: туманное (распыленное) охлаждение, охлаждение СОЖ, автоматическое стружкоудаление |
| Защита | Упрощенное ограждение | |
