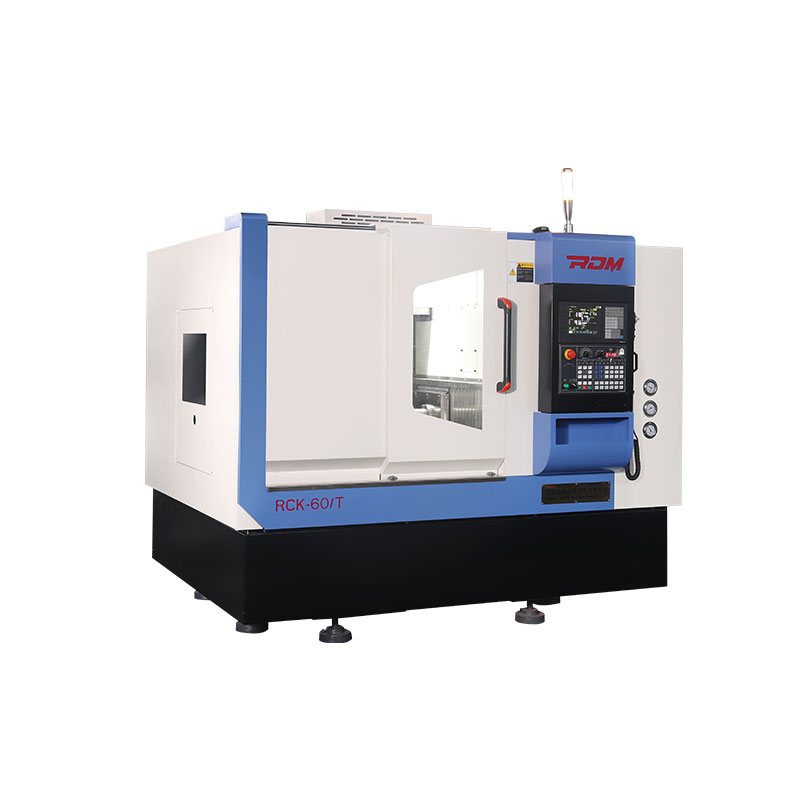

RCK-60T/Z Двухшпиндельный прутковый станок с ЧПУ
Станок оснащен функцией интеграции с системой MES, что соответствует требованиям заказчика по созданию безлюдных цехов в рамках концепции «умного производства».
Описание
маркер
Особенности станка
① Станок оснащен функцией интеграции с системой MES, что соответствует требованиям заказчика по созданию безлюдных цехов в рамках концепции «умного производства».
② Конструкция станка представляет собой комбинацию левого и правого силовых головок, вертикального рядного расположения резцов под 90 градусов и горизонтальной револьверной головки, что обеспечивает компактные габариты и малую занимаемую площадь.
③ Станок стандартно оснащен системой ЧПУ KND2000TTF (Kайенди) с двухканальной конфигурацией, четыре координаты подачи с четырехосевой синхронизацией, одновременная обработка левым и правым каналами. По требованию заказчика возможна установка систем ЧПУ других брендов.

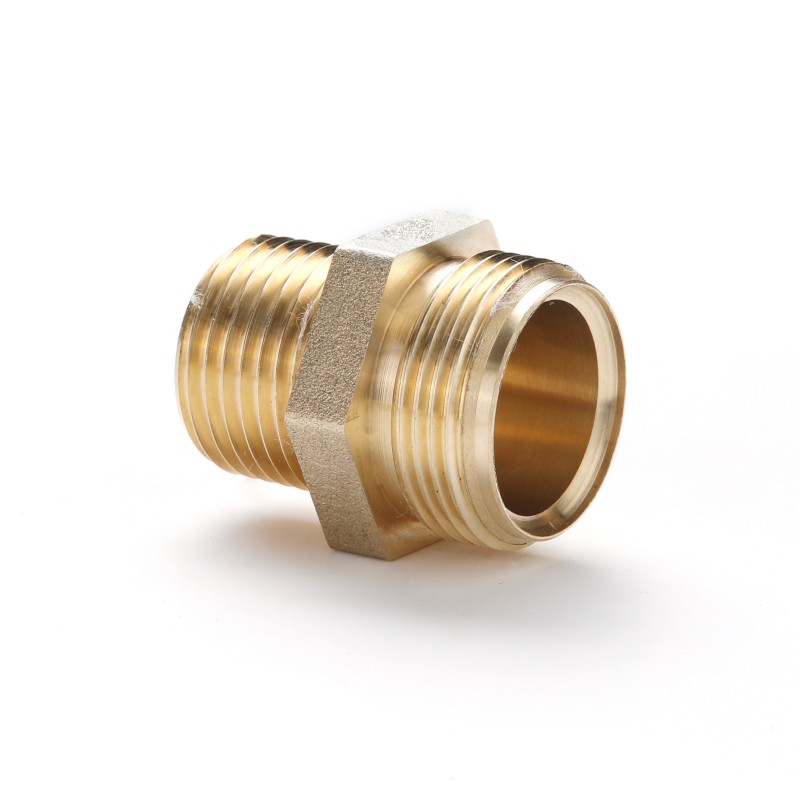

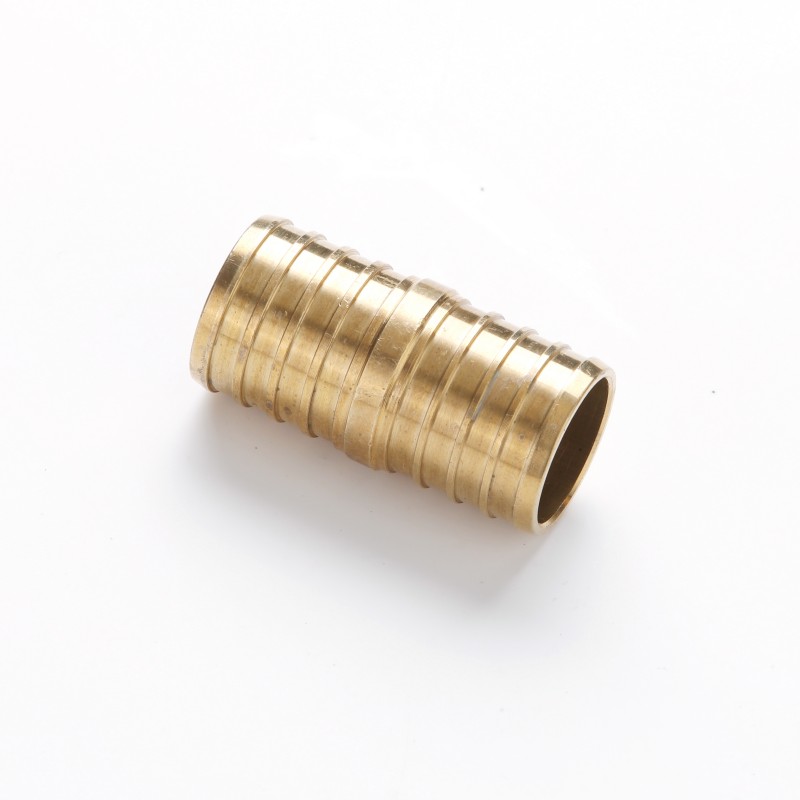

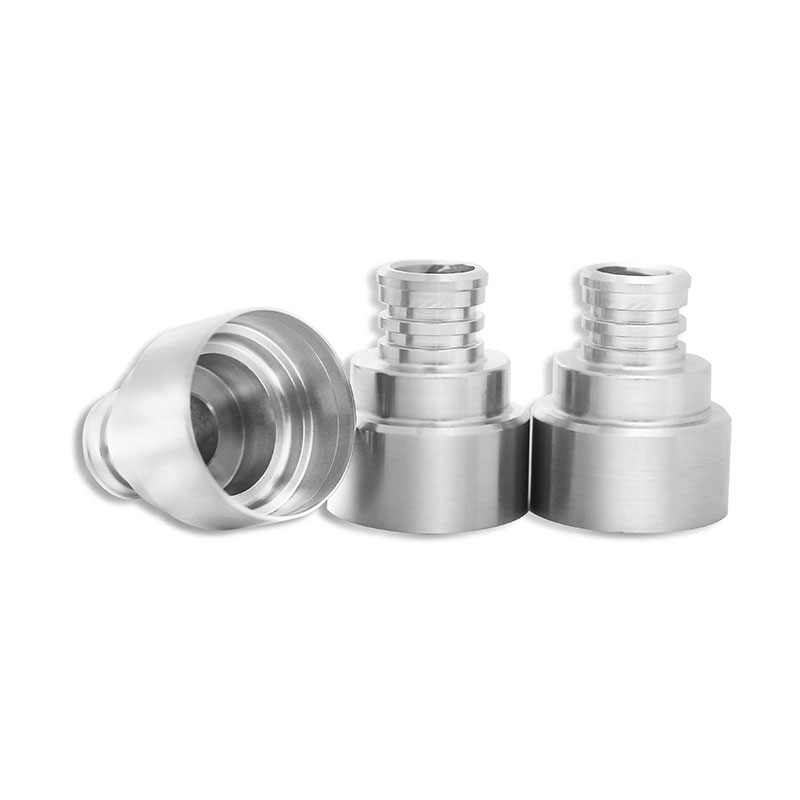

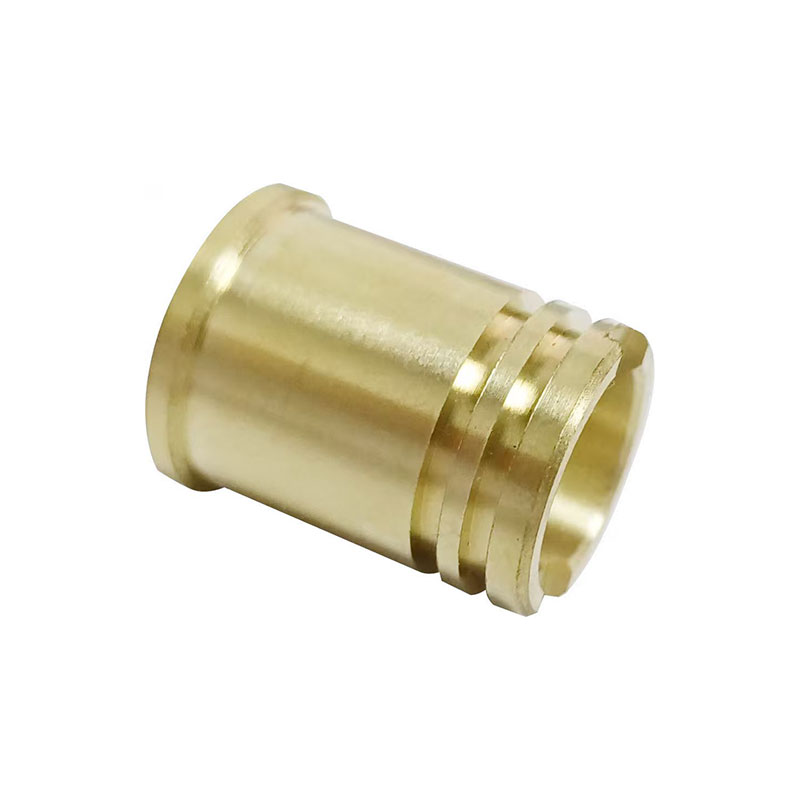

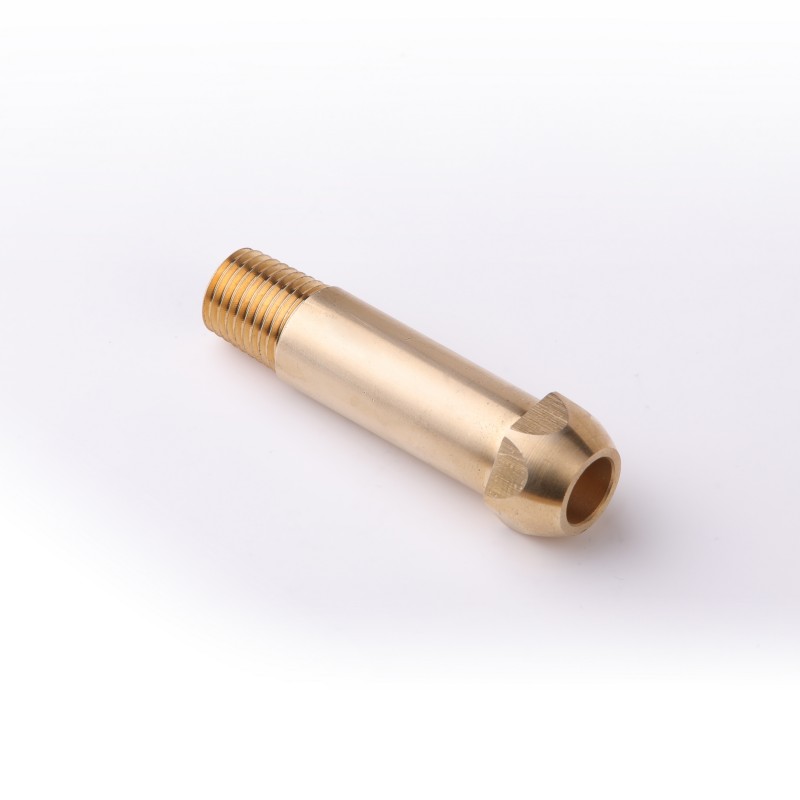

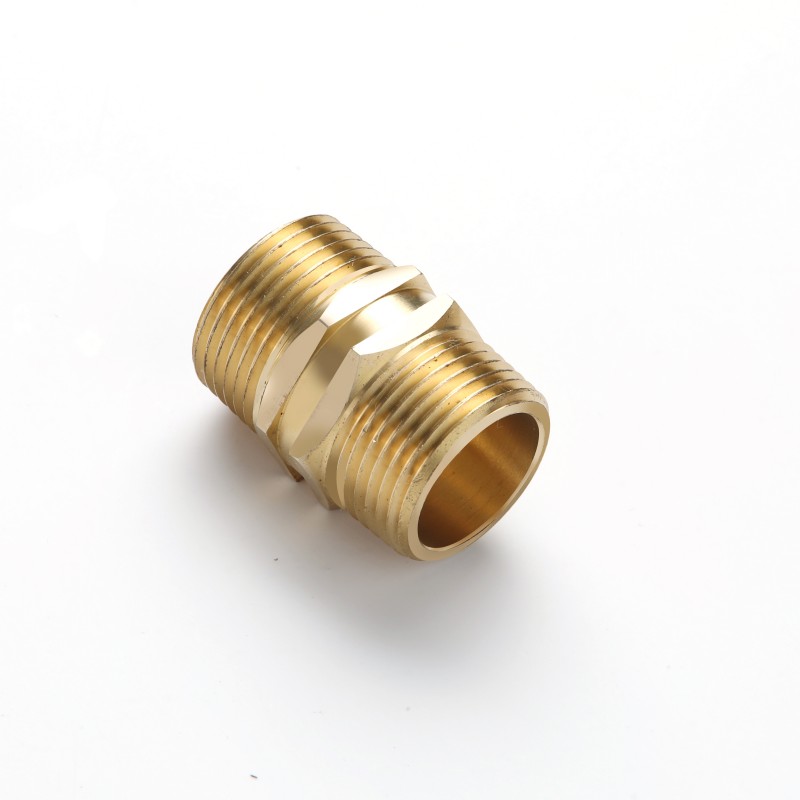

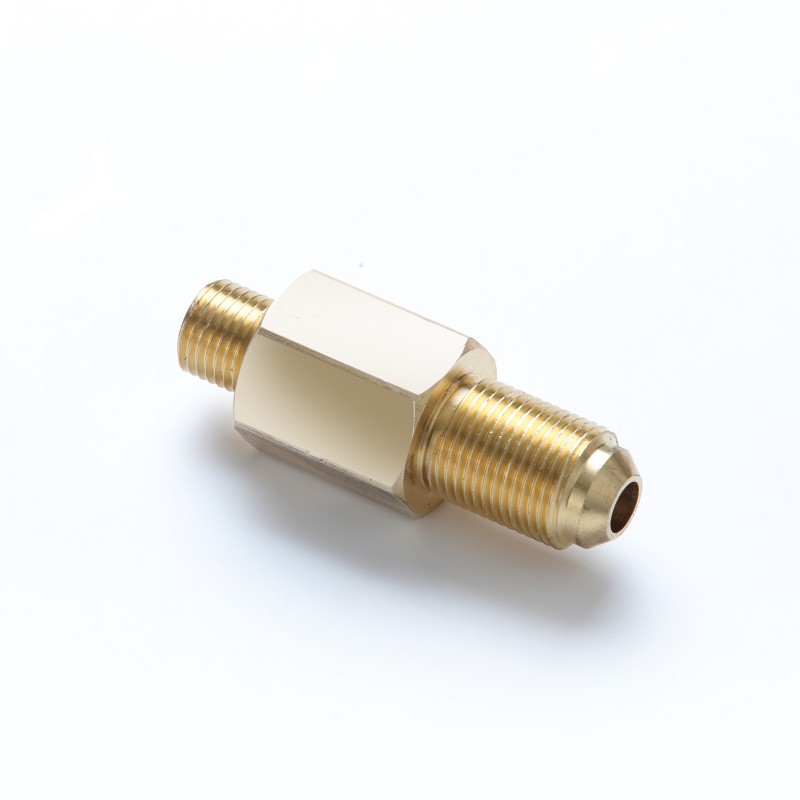

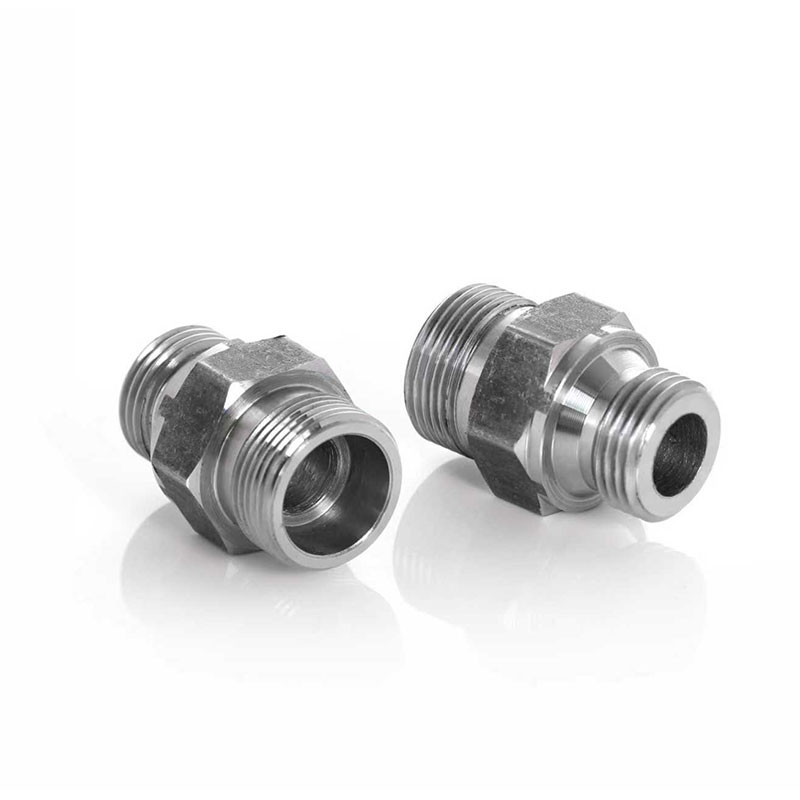

④ Станок оснащен устройством автоматической подачи пруткового материала. Предназначен для серийной обработки мелких деталей, двухсторонних резьбовых соединений, деталей типа «вал» и других мелких изделий из круглых и многогранных длинных прутков диаметром до φ36 мм.
⑤ По осям X и Z установлены линейные направляющие, обеспечивающие плавное, легкое движение, низкий износ и высокую стабильность точности. Оси X и Z оснащены высокожесткими предварительно натянутыми винтами, что обеспечивает длительное сохранение точности.
Основные технические параметры
| № | Наименование параметра | Техническая характеристика |
| 1 | Диаметр прутка для пруткоприемника | ≤ φ38 мм |
| 2 | Длина прутка для пруткоприемника | ≤ 1500 мм |
| 3 | Высота центра вертикального резцедержателя рядного типа | 60 мм |
| 4 | Диаметр отверстия шпинделя | φ52 мм |
| 5 | Тип переднего конца шпинделя | A2-5 |
| 6 | Диапазон частоты вращения шпинделя | 200–2500 об/мин |
| 7 | Передаточное отношение шпинделя | 1:1 |
| 8 | Тип ремня привода шпинделя | Синхронный ремень типа 8M |
| 9 | Способ зажима заготовки | Гидравлический зажим + цанговый патрон |
| 10 | Крутящий момент на шпинделе | 24 Н·м |
| 11 | Скорость быстрого перемещения X1/Z1 | 15 м/мин / 15 м/мин |
| 12 | Скорость быстрого перемещения X2/Z2 | 20 м/мин / 20 м/мин |
| 13 | Рабочий ход X1/Z1 | 300 мм / 150 мм |
| 14 | Рабочий ход X2/Z2 | 200 мм / 150 мм |
| 15 | Мощность главного двигателя правого шпинделя | 5,5 кВт (электрошпиндель) |
| 16 | Левый механический шпиндель (отверстие φ40 мм) | 5,5 кВт (серводвигатель) |
| 17 | Мощность серводвигателя по оси X | 2 кВт |
| 18 | Мощность серводвигателя по оси Z | 2,6 кВт |
| 19 | Тип резцедержателя | Бескондукторный (рядное расположение) |
| 20 | Опционально | Возможна установка приводного силового блока (фрезерного) |
| 21 | Стружкоприемник | Короб для стружки (стандартная комплектация) |
| 22 | Масса станка | ≈ 3,6 т |
Примечание: Координаты перемещения вертикального рядного резцедержателя — X1/Z1, координаты перемещения правой силовой головки — X2/Z2.
