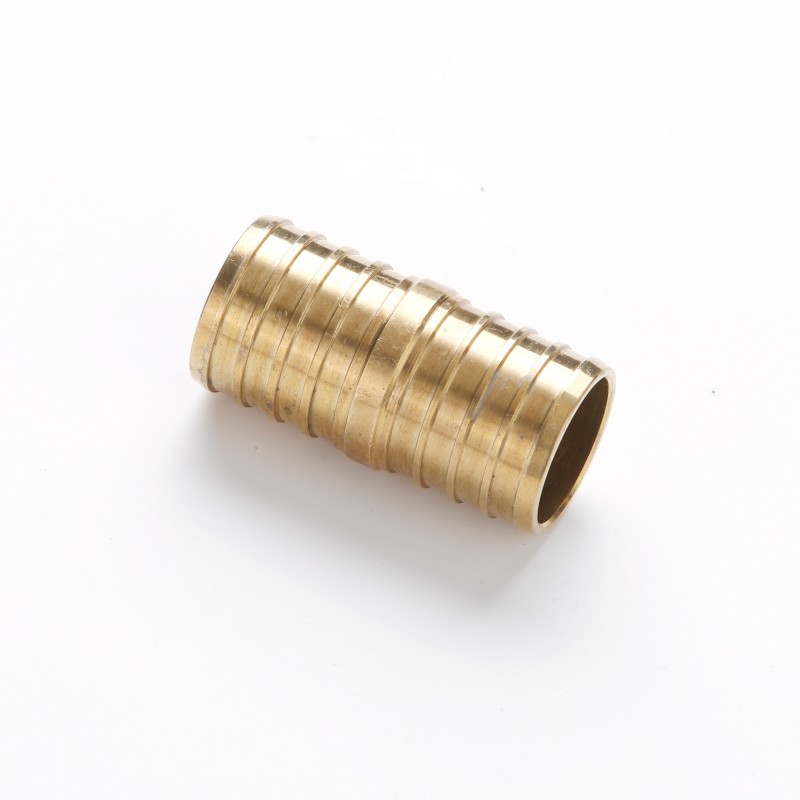

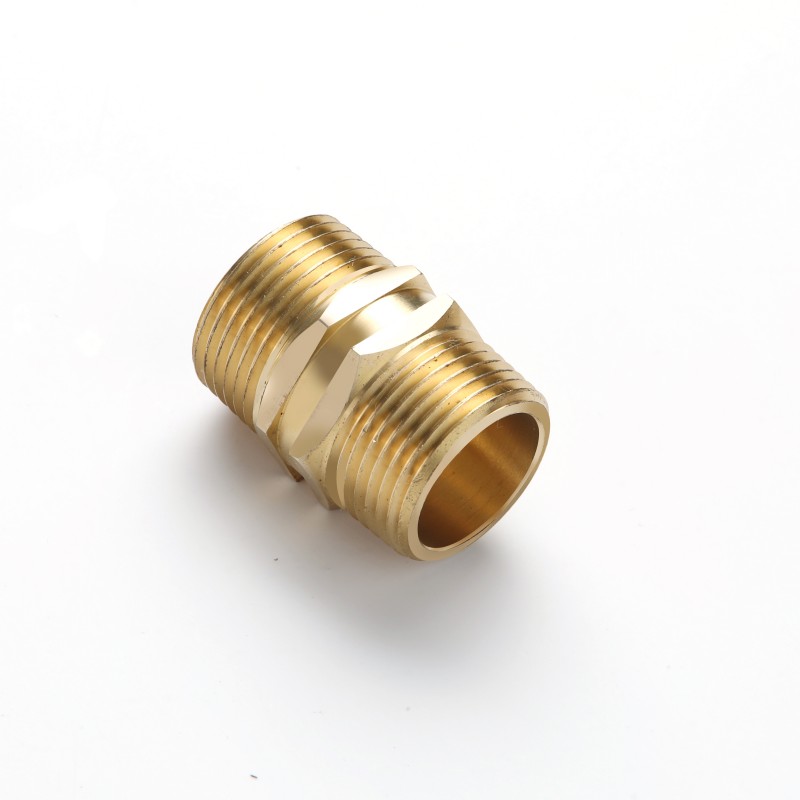

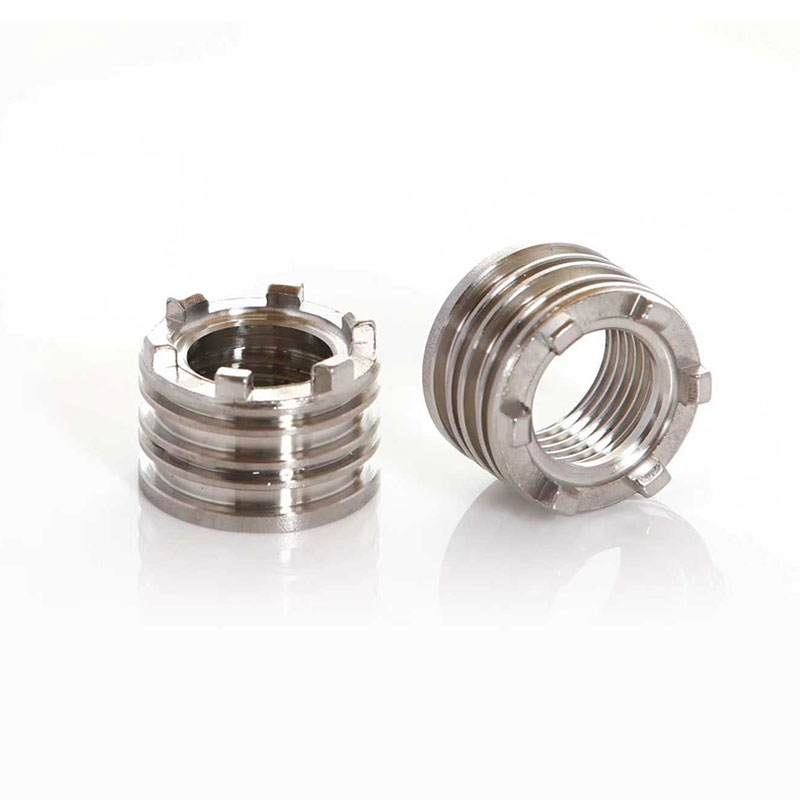

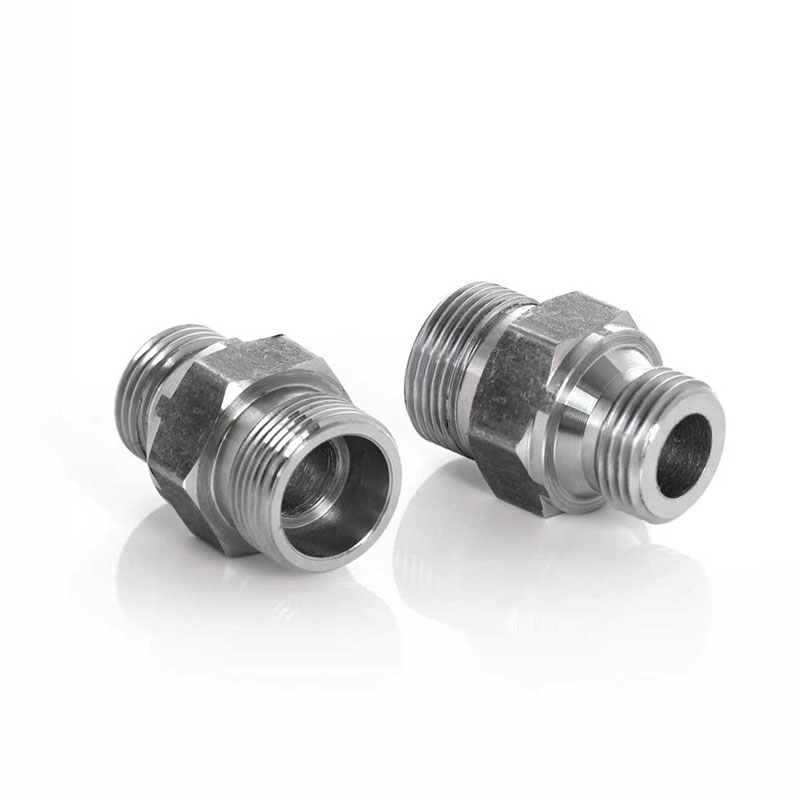

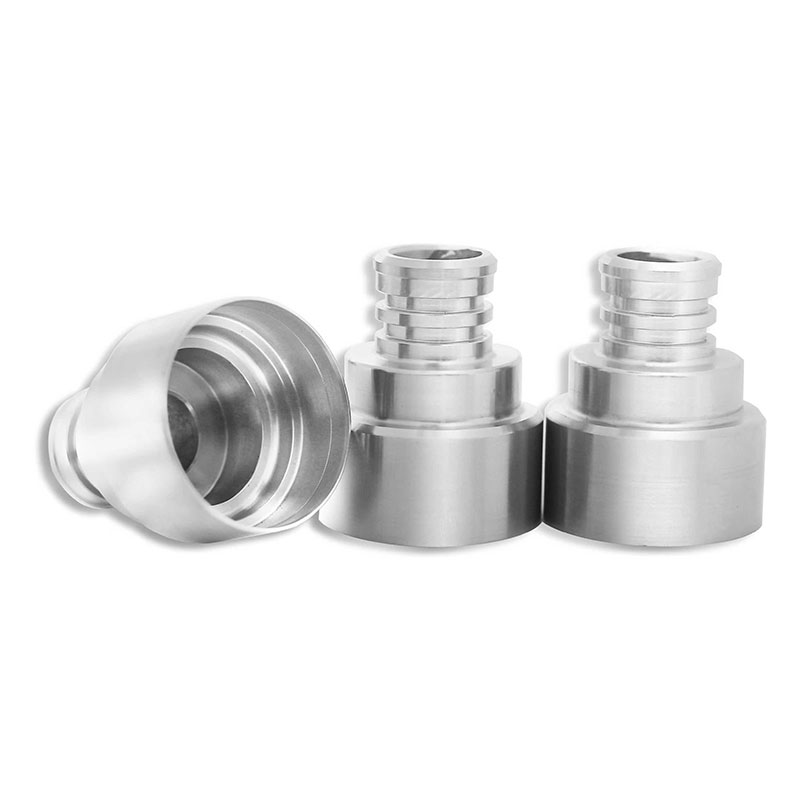

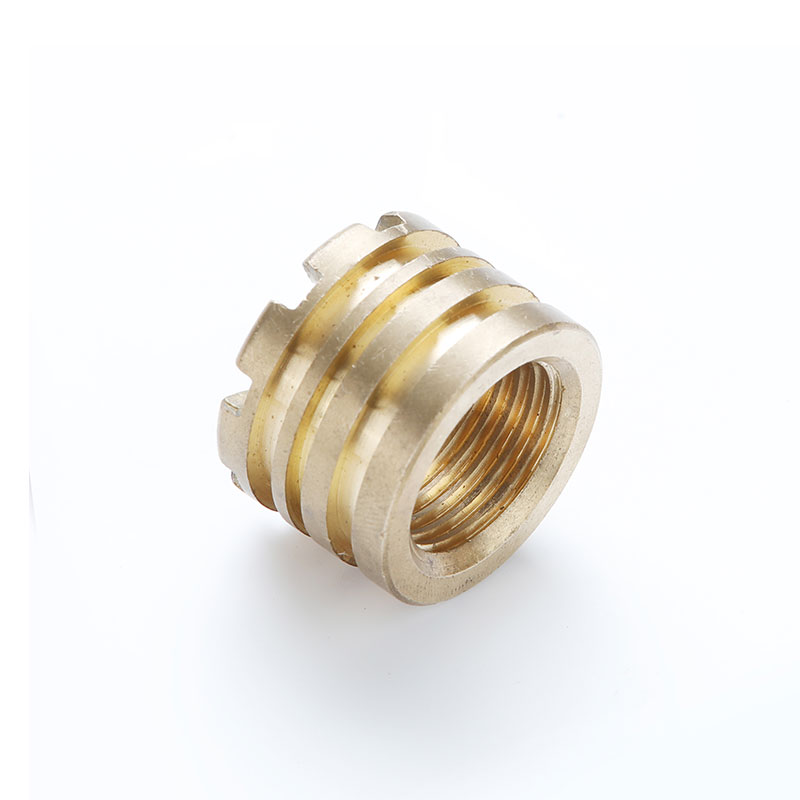

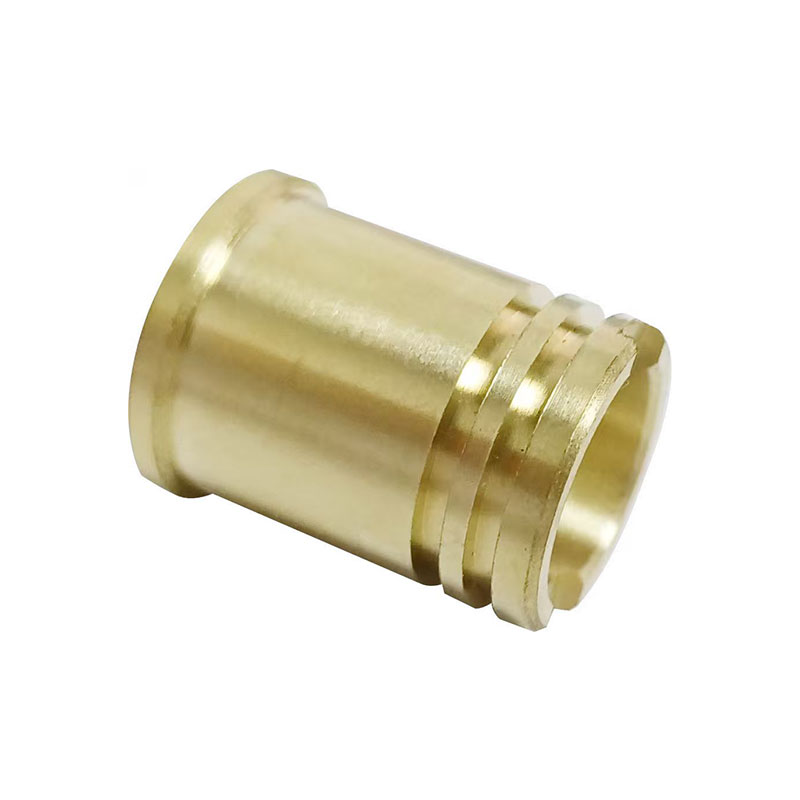

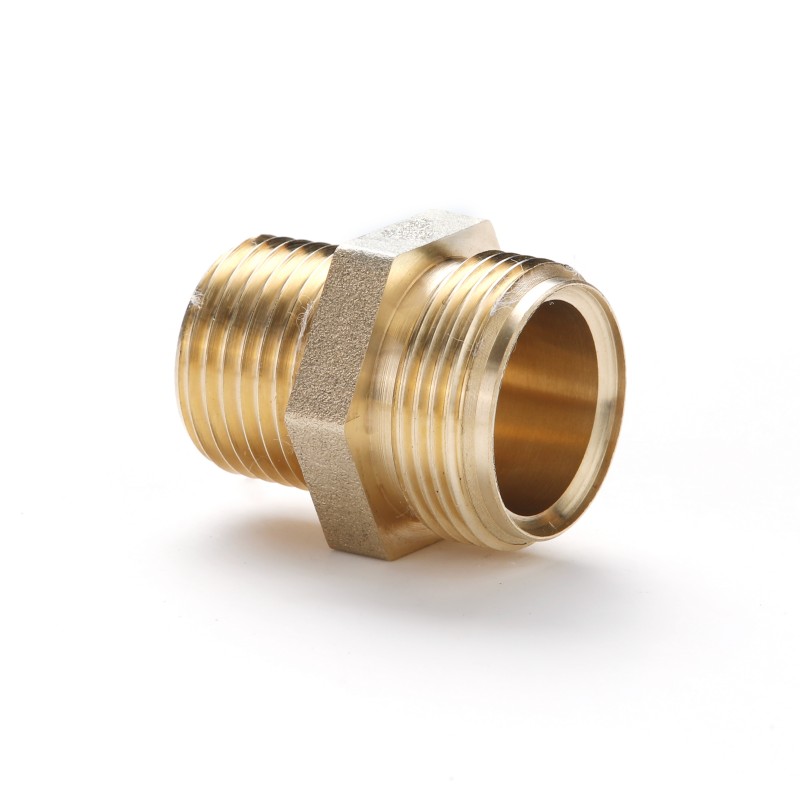

Станок предназначен для обработки деталей типа «закладные элементы» (вставки).
1. Станок предназначен для обработки деталей типа «закладные элементы» (вставки).
2. Станок оснащен двумя приводными шпиндельными блоками (левым и правым) с функцией синхронизации и передачи детали. После однократного закрепления заготовки левый шпиндель выполняет обработку внутреннего отверстия детали, а правый шпиндель – обработку наружного диаметра. Таким образом, полная обработка детали завершается за одну установку.
3. Оси X и Z выполнены на линейных направляющих, что обеспечивает плавное и легкое перемещение, низкий износ и высокую стабильность точности.
4. Внутренний зажимной цанговый патрон толкающего типа (с передним подводом) обеспечивает высокую точность и надежность работы.
| Пункт | Параметр | |
| Область применения | Обработка деталей типа «закладные элементы» | |
| Количество приводных шпинделей | 2 | |
| Обрабатываемые материалы | Латунь, сталь | |
| Диапазон частоты вращения шпинделя | 200–3500 об/мин | |
| Ход шпинделя | Ось X | ≤ 480 мм |
| Ось Z | ≤ 400 мм | |
| Максимальная скорость быстрого перемещения | Ось X | 20 м/мин |
| Ось Z | 15 м/мин | |
| Точность позиционирования | 0,030 мм | |
| Точность повторного позиционирования | 0,012 мм | |
| Общая мощность станка | 17–20 кВт | |
| Габаритные размеры | 2800 мм × 1600 мм × 1300 мм (без полного защитного кожуха) | |
| Масса станка | 4800 кг | |
| Цвет станка | Внешняя защитная обшивка станка — серо-голубого цвета, опоры станка — темно-серые | |
