Станк для обработки пруткового материала с ЧПУ RC-36
Станок оснащен автоматическим прутковым загрузчиком с возможностью одновременной загрузки нескольких прутков, что позволяет одному оператору легко обслуживать 10–15 станков.
Описание
маркер
Введение в продукт

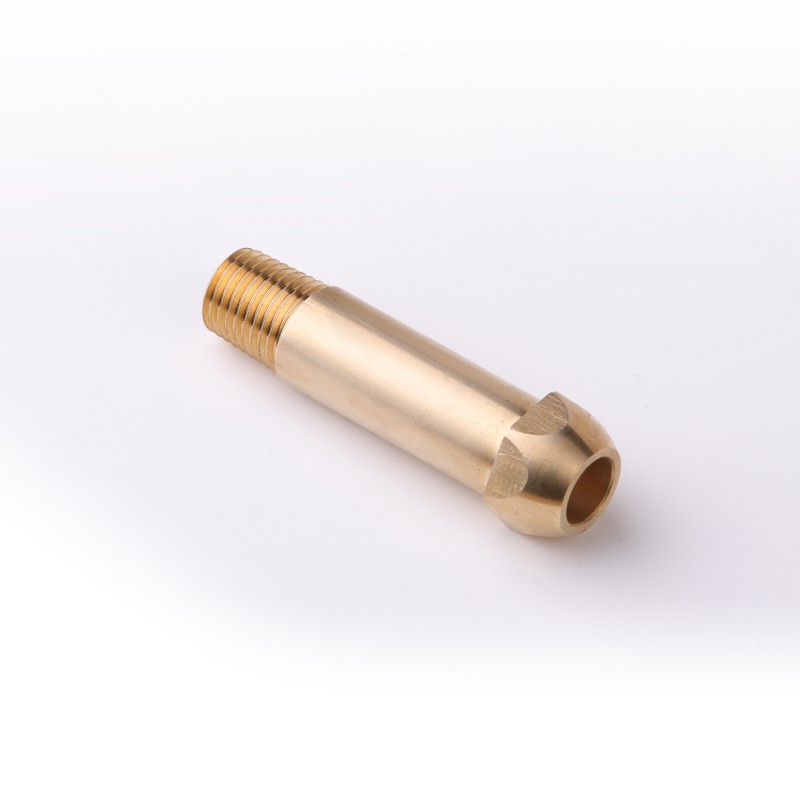

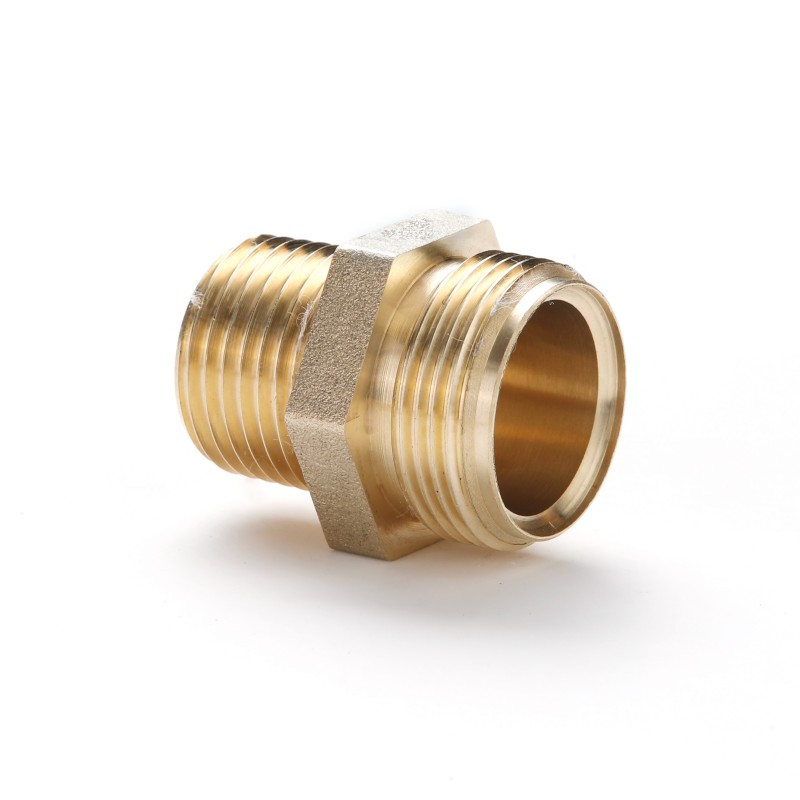

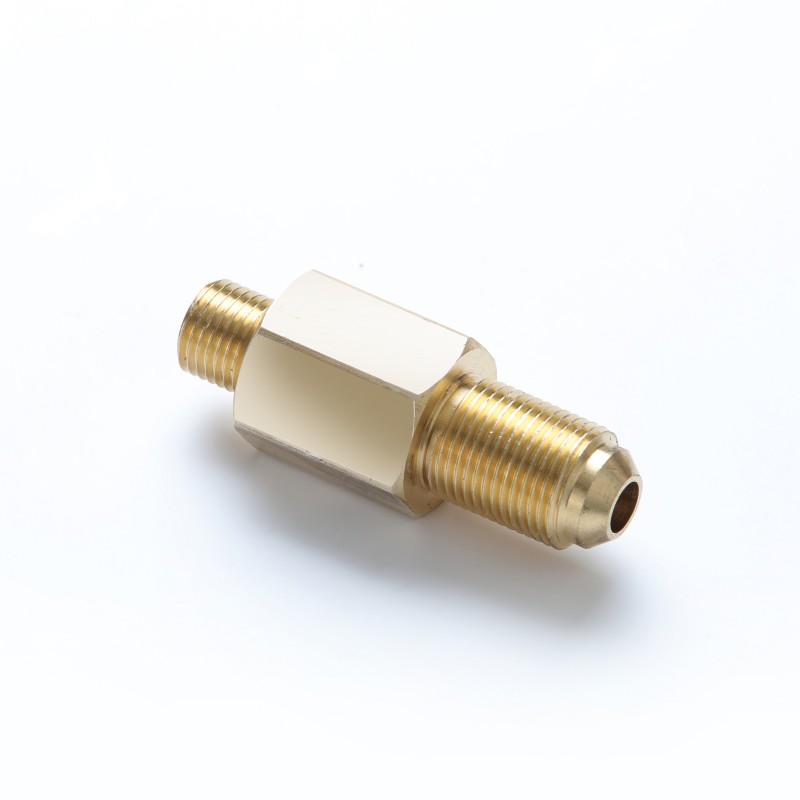

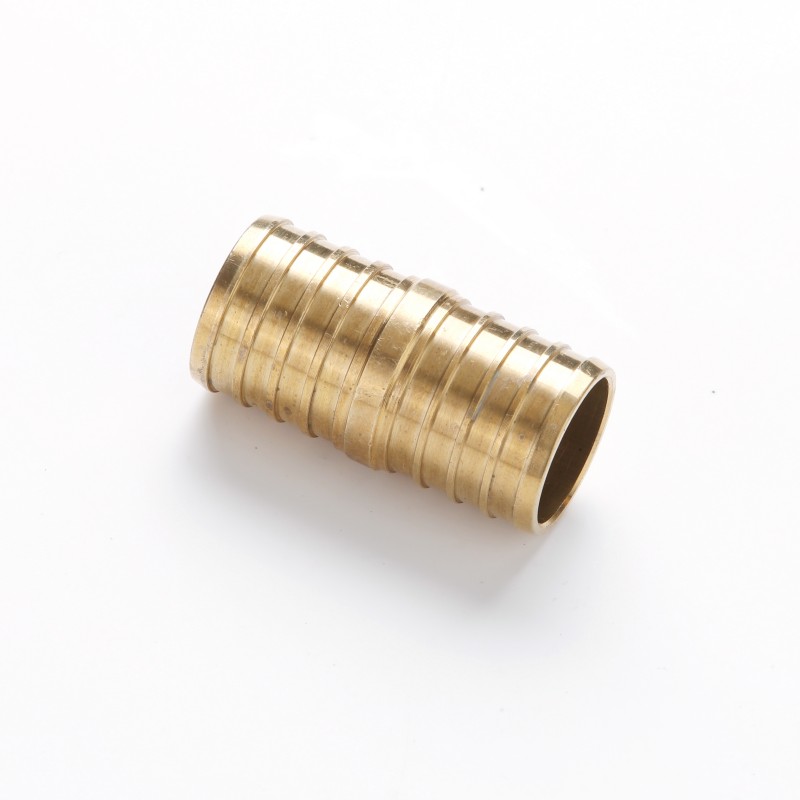

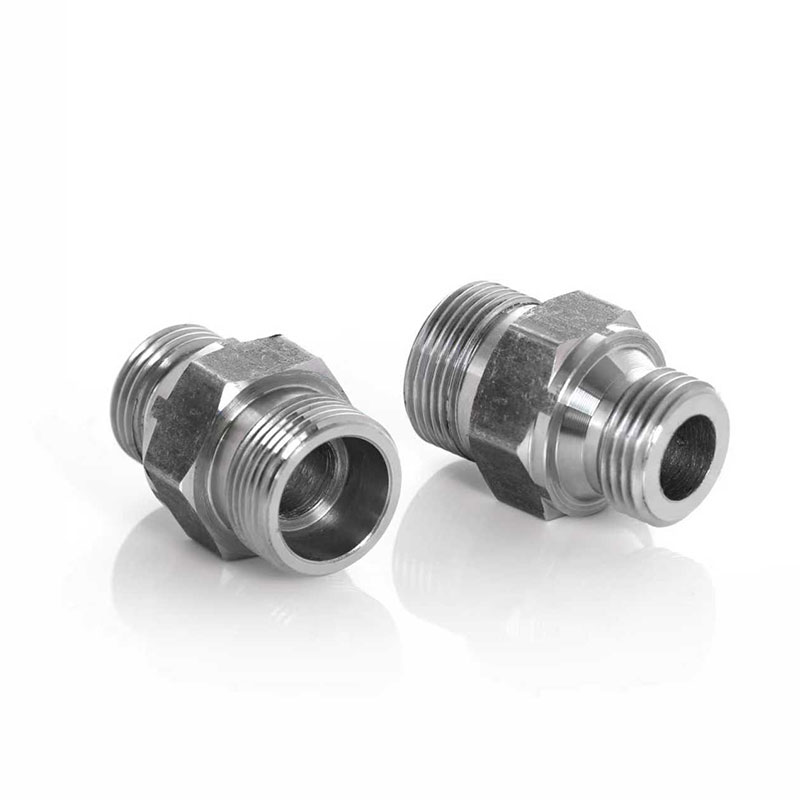

Станок оснащен автоматическим прутковым загрузчиком с возможностью одновременной загрузки нескольких прутков, что позволяет одному оператору легко обслуживать 10–15 станков. Это выводит качество продукции и уровень управления предприятием на новую высоту. Станок оснащен четырехосевой системой ЧПУ, обеспечивающей высокоэффективное выполнение операций точения, сверления, нарезания резьбы и фрезерования наружных поверхностей. Широко применяется для высокоточной обработки цветных металлов, таких как латунные прутки, горячештампованные заготовки, а также нержавеющая сталь.
Технические характеристики
| № | Наименование параметра | Ед. изм. | Техническая характеристика |
| 1 | Наибольший диаметр обрабатываемой детали над станиной | мм | Φ300 |
| 2 | Наибольший диаметр обрабатываемой детали над суппортом | мм | Φ90 |
| 3 | Наибольший диаметр прутка (Rc36) | мм | Φ36 |
| 4 | Наибольшая длина прутка | мм | 1500 |
| 5 | Диаметр отверстия шпинделя (Rc36) | мм | Φ36 |
| 6 | Диапазон частоты вращения шпинделя | об/мин | 200–2000 |
| 7 | Передаточное отношение шпинделя | 1:1 | |
| 8 | Тип ремня привода шпинделя | Синхронный ремень типа 8M | |
| 9 | Тип переднего конца шпинделя (Rc36) | A2-5 | |
| 10 | Способ зажима заготовки | Гидравлический зажим + цанговый патрон | |
| 11 | Гидроцилиндр | Coptech | |
| 12 | Крутящий момент на шпинделе | Н·м | 24 |
| 13 | Скорость быстрого перемещения X/Z | м/мин | 20 / 20 |
| 14 | Рабочий ход X/Z | мм | 350 / 320 |
| 15 | Мощность главного двигателя | кВт | 3,7 |
| 16 | Мощность серводвигателя по оси X | кВт | 6 |
| 17 | Мощность серводвигателя по оси Z | кВт | 7,7 |
| 18 | Тип резцедержателя | Бескондукторный (рядное расположение) | |
| 19 | Размер проходного резца / расточной оправки | мм | 16×16 / φ25 |
| 20 | Стружкоприемник | Короб для стружки (стандартная комплектация) | |
| 21 | Габаритные размеры станка | 2×1,5×1,6 м | |
| 22 | Масса станка | кг | 1600 |
